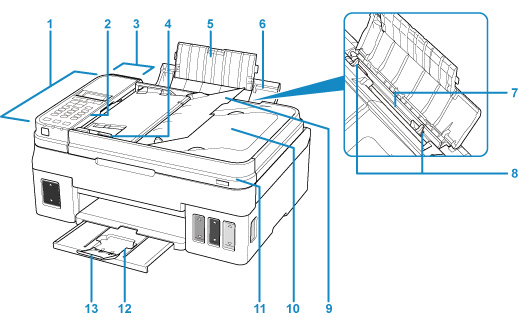

Tampilan Depan

(1) ADF (Penyalur Dokumen Otomatis)

Muatkan dokumen di sini. Dokumen yang dimuatkan di tatakan dokumen akan dipindai secara otomatis lembar per lembar.

(2) panel operasi

Gunakan untuk mengubah setelan pencetak atau untuk mengoperasikannya.

(3) penutup penyalur dokumen
Buka saat membersihkan dokumen yang macet.
(4) pemandu dokumen
Atur pemandu ini untuk mencocokkan lebar dokumen di dalam ADF.
(5) perpanjangan pendukung kertas
Buka untuk memuatkan kertas ke dalam tatakan belakang.
(6) pendukung kertas
Buka untuk memuatkan kertas ke dalam tatakan belakang.
(7) tatakan belakang

Muatkan kertas di sini. Dua lembar atau lebih kertas dengan ukuran dan tipe yang sama dapat dimuatkan sekaligus, dan akan disalurkan lembar per lembar secara otomatis.

(8) pemandu kertas
Jajarkan dengan kedua sisi tumpukan kertas.
(9) tatakan dokumen
Buka untuk memuatkan dokumen di ADF. Anda dapat memuatkan dua lembar atau lebih dokumen dengan ukuran dan ketebalan yang sama. Memuatkan dokumen dengan sisi yang ingin Anda pindai menghadap ke atas.
(10) slot keluaran dokumen
Dokumen yang dipindai dari ADF akan dikirimkan ke sini.
(11) penutup dokumen
Buka untuk memuatkan sumber asli pada kaca platen.
(12) tatakan keluaran kertas
Kertas yang sudah dicetak dikeluarkan. Buka sebelum mencetak.
(13) perpanjangan tatakan keluaran
Buka untuk menahan kertas yang dikeluarkan.

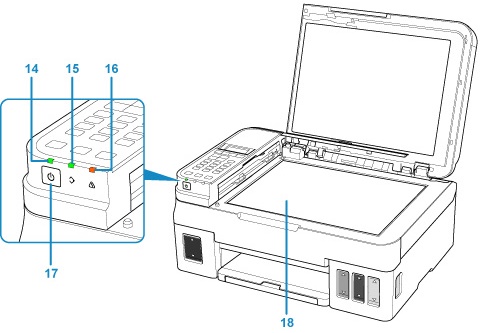

(14) lampu DAYA(ON)
Menyala setelah berkedip ketika daya dinyalakan.
(15) lampu Memori FAKS(FAX Memory)

Menyala atau berkedip tergantung pada dokumen yang disimpan dalam memori pencetak.

Menyala:
Dokumen masuk yang telah dicetak atau dokumen yang belum dikirim tersimpan dalam memori pencetak.
Berkedip:
Dokumen masuk yang belum dicetak tersimpan dalam memori pencetak.
(16) lampu Alarm
Menyala atau berkedip ketika terjadi kesalahan.
(17) tombol DAYA(ON)

Menyalakan atau mematikan daya. Sebelum menyalakan daya, pastikan bahwa penutup dokumen tertutup.

(18) kaca platen
Muatkan sumber asli di sini.
